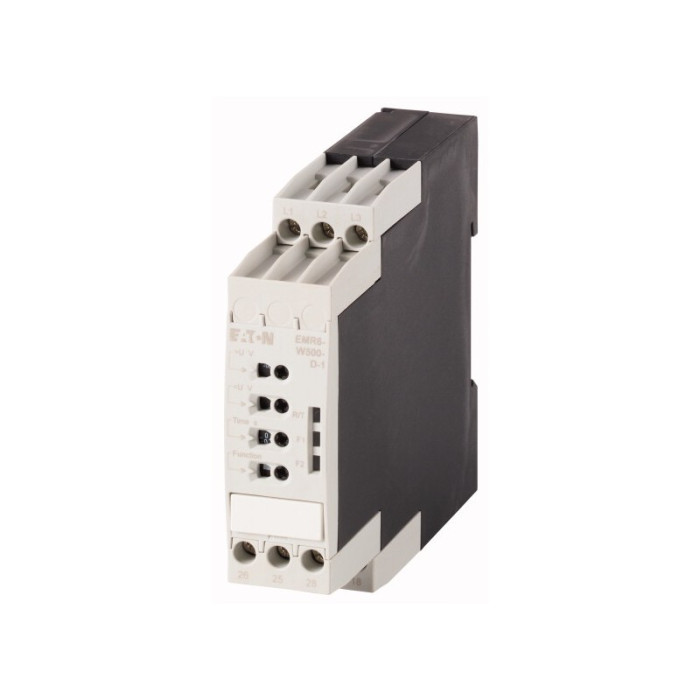

Реле контролю фаз EMR6-W500-D-1 EATON

Опис Реле контролю фаз EMR6-W500-D-1 EATON

Номінальна робоча напруга (Ue): 3 x 200-500 В змінного струму
Номінальна частота: 50/60 Гц
Функції контролю: Обрив фази, послідовність фаз, асиметрія фаз, перенапруга, знижена напруга
Діапазон налаштування перенапруги (Umax): 1.05 - 1.25 Ue (регульований)
Діапазон налаштування зниженої напруги (Umin): 0.75 - 0.95 Ue (регульований)
Діапазон налаштування асиметрії фаз (Uunbal): 5% - 15% (регульований)
Гістерезис (перенапруга/знижена напруга): 2% (фіксований)
Гістерезис (асиметрія фаз): 4% (фіксований)
Час затримки спрацювання t1 (перенапруга, знижена напруга, асиметрія): 0.1 - 10 с (регульований)
Час затримки спрацювання t2 (обрив фази, послідовність фаз): 0.1 с (фіксований)
Час відновлення (після усунення несправності): прибл. 500 мс
Конфігурація вихідного контакту: 1 перекидний контакт (SPDT)
Номінальний робочий струм контактів (AC-15, 230В): 3 А
Номінальний робочий струм контактів (DC-13, 24В): 1 А
Мінімальна комутаційна здатність: 10 мА при 5 В постійного струму
Максимальна комутаційна потужність (AC): 750 ВА
Максимальна комутаційна потужність (DC): 30 Вт
Споживана потужність: макс. 3 ВА
Монтаж: DIN-рейка (EN 60715)
Ширина корпусу: 22.5 мм (1 модуль)
Висота корпусу: 95 мм
Глибина корпусу: 102 мм
Ступінь захисту (клеми): IP20
Ступінь захисту (корпус спереду): IP40
Діапазон робочих температур: від -25 до +60 °C
Діапазон температур зберігання: від -40 до +70 °C
Тип підключення: Гвинтові клеми
Ємність клем (гнучкий провідник): 2x(0.5-2.5 мм²)
Ємність клем (жорсткий провідник): 2x(0.5-4 мм²)
Індикація: Світлодіодні індикатори (живлення, стан реле, тип несправності)
Відповідність стандартам: EN 60255-6, IEC 60947-5-1, IEC 60255-1
