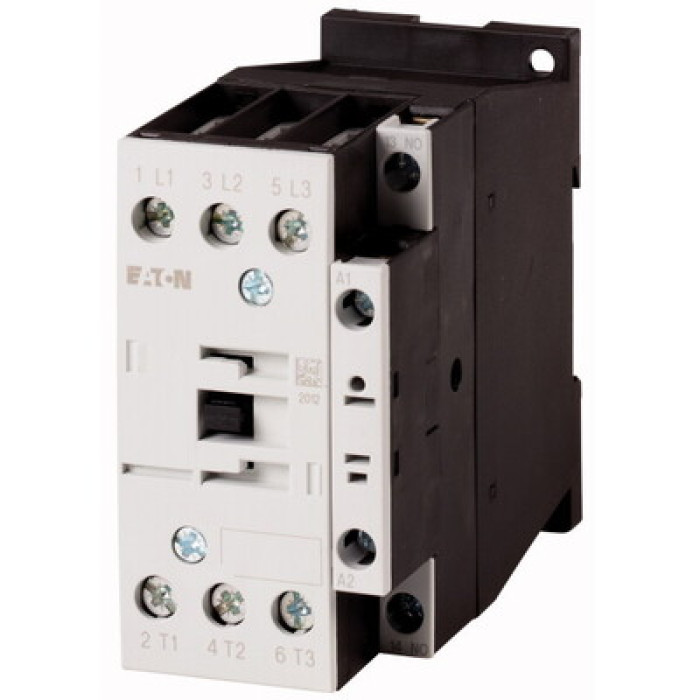

Контактор DILM 17-10 RDC24 EATON

Опис Контактор DILM 17-10 RDC24 EATON

Кількість головних полюсів: 3
Категорія використання головних контактів: AC-3
Номінальний робочий струм AC-3 (380-400 В): 17 А
Номінальна робоча потужність AC-3 (220-230 В): 4 кВт
Номінальна робоча потужність AC-3 (380-400 В): 7.5 кВт
Номінальна робоча потужність AC-3 (660-690 В): 7.5 кВт
Категорія використання головних контактів: AC-1
Номінальний робочий струм AC-1 (380-400 В): 32 А
Номінальний робочий струм AC-1 (660-690 В): 32 А
Номінальна робоча напруга (Ue): 690 В AC
Номінальна напруга ізоляції (Ui): 690 В AC
Номінальна імпульсна витримувана напруга (Uimp): 6 кВ
Кількість допоміжних контактів: 1 Н.О. (нормально відкритий)
Напруга котушки керування (Uc): 24 В DC
Тип котушки: Постійний струм (DC)
Вбудований супресор: Так (діодний)
Споживана потужність котушки (втягування): 2.8 Вт
Споживана потужність котушки (утримання): 2.8 Вт
Механічний ресурс: 10,000,000 циклів
Електричний ресурс (AC-3, 400 В): 1,500,000 циклів
Номінальна короткочасова витримувана здатність по струму (Icw, 1 с): 272 А
Номінальна найбільша комутаційна здатність (Icm): 170 А
Номінальна вимикаюча здатність при короткому замиканні (Icn): 170 А
Діапазон робочих температур: від -25 до +60 °C
Діапазон температур зберігання: від -40 до +80 °C
Ступінь захисту (передньої панелі): IP20
Тип монтажу: На DIN-рейку / Гвинтовий
Максимальний переріз головних провідників (жорсткий): 1x10 мм² або 2x6 мм²
Максимальний переріз головних провідників (гнучкий з наконечником): 1x10 мм² або 2x6 мм²
Максимальний переріз допоміжних провідників (жорсткий): 1x4 мм² або 2x2.5 мм²
Максимальний переріз допоміжних провідників (гнучкий з наконечником): 1x2.5 мм² або 2x2.5 мм²
Ширина: 45 мм
Висота: 75 мм
Глибина: 106.5 мм
Вага: 0.35 кг
Час спрацьовування (вмикання): 10-22 мс
Час відпускання (вимикання): 10-22 мс
Максимальна частота комутації (механічна): 9000 операцій/год
Максимальна частота комутації (електрична AC-3): 1800 операцій/год
Максимальна частота комутації (електрична AC-1): 1200 операцій/год
Відповідність стандартам: IEC/EN 60947, VDE 0660, UL, CSA
