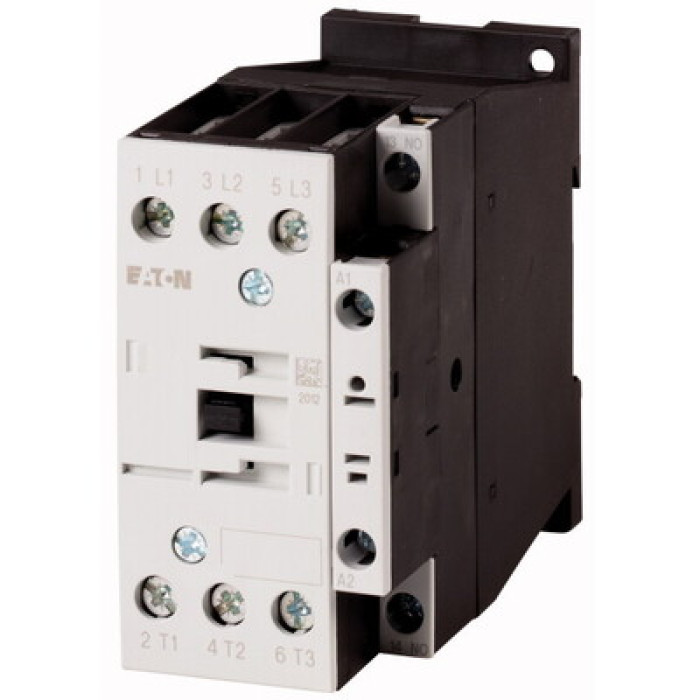

Контактор DILM 25-10 (RDC24) EATON

Опис Контактор DILM 25-10 (RDC24) EATON

Виробник: EATON
Модель: DILM 25-10 RDC24
Тип пристрою: Контактор
Кількість головних нормально відкритих контактів (NO): 3
Кількість вбудованих допоміжних контактів (NO): 1
Кількість вбудованих допоміжних контактів (NC): 0
Напруга котушки керування: 24 V DC
Тип струму котушки керування: Постійний (DC)
Тип котушки: Стандартна, з інтегрованим захисним діодом
Номінальний струм AC-3 (400V): 25 A
Номінальний струм AC-1 (690V): 45 A
Номінальна робоча напруга Ue: до 690 V AC
Номінальна напруга ізоляції Ui: 690 V
Номінальна імпульсна витримувана напруга Uimp: 6 kV
Номінальна потужність двигуна AC-3 (230V): 7.5 kW
Номінальна потужність двигуна AC-3 (400V): 11 kW
Номінальна потужність двигуна AC-3 (500V): 15 kW
Номінальна потужність двигуна AC-3 (690V): 15 kW
Категорія застосування: AC-1, AC-3
Механічна зносостійкість: 10 мільйонів циклів
Електрична зносостійкість AC-3 (400V): 1.35 мільйона циклів
Час спрацювання (включення): 17-27 ms
Час спрацювання (відключення): 10-21 ms
Споживана потужність котушки (втягування): 4.2 W
Споживана потужність котушки (утримання): 4.2 W
Діапазон робочих температур: -25 °C до +60 °C
Діапазон температури зберігання: -40 °C до +80 °C
Ступінь захисту (клеми): IP20
Тип підключення: Гвинтові клеми
Макс. перетин кабелю головних контактів (одножильний): 1 x 10 мм²
Макс. перетин кабелю головних контактів (багатожильний): 1 x 10 мм²
Макс. перетин кабелю головних контактів (два одножильних): 2 x 6 мм²
Макс. перетин кабелю головних контактів (два багатожильних): 2 x 6 мм²
Макс. перетин кабелю допоміжних/керуючих контактів (одножильний): 1 x 2.5 мм²
Макс. перетин кабелю допоміжних/керуючих контактів (багатожильний): 1 x 2.5 мм²
Макс. перетин кабелю допоміжних/керуючих контактів (два одножильних): 2 x 1.5 мм²
Макс. перетин кабелю допоміжних/керуючих контактів (два багатожильних): 2 x 1.5 мм²
Монтаж: На DIN-рейку 35 мм або за допомогою гвинтів
Ширина: 45 мм
Висота: 75 мм
Глибина: 106 мм
Вага: 0.35 кг
Відповідність стандартам: IEC/EN 60947-4-1
Номінальний умовний струм короткого замикання Iq: 100 kA (при 400V, з запобіжником gG 63A)
