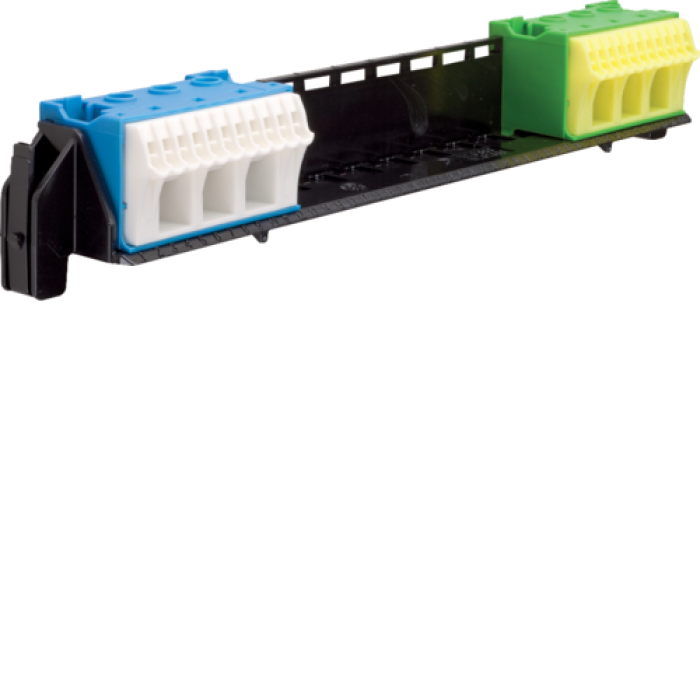

Держатель с клемами PE/N: 11xN+11xPE / 3xN+3xPE VZ461

Описание Держатель с клемами PE/N: 11xN+11xPE / 3xN+3xPE VZ461

Модель/Артикул: VZ461
Тип устройства: Держатель с распределительными клеммами
Назначение: Распределение нейтрального (N) и защитного (PE) проводников
Тип подключения проводников: Винтовой зажим
Материал корпуса: Полиамид (PA6.6), самозатухающий
Материал токопроводящих частей: Латунь, никелированная
Цвет клемм N: Синий
Цвет клемм PE: Желто-зеленый
Способ монтажа: На DIN-рейку 35 мм / Винтовой
Степень защиты IP: IP20
Диапазон рабочих температур: от -25°C до +70°C. Диапазон температур хранения: от -40°C до +85°C. Относительная влажность воздуха: До 95% без конденсации
Соответствие стандартам: IEC 60947-7-1, EN 60947-7-1
Номинальное рабочее напряжение: 400 В переменного тока
Номинальное импульсное напряжение: 6 кВ
Количество N-клем (для конфигурации 11xN+11xPE): 11
Количество PE-клем (для конфигурации 11xN+11xPE): 11
Максимальное сечение входного проводника N (для конфигурации 11xN+11xPE): 1 x 25 мм²
Максимальное сечение входного проводника PE (для конфигурации 11xN+11xPE): 1 x 25 мм²
Максимальное сечение выходных проводников N (для конфигурации 11xN+11xPE): 10 x 10 мм²
Максимальное сечение выходных проводников PE (для конфигурации 11xN+11xPE): 10 x 10 мм²
Номинальный ток (для конфигурации 11xN+11xPE, вход 25 мм²): 100 А
Номинальный ток (для конфигурации 11xN+11xPE, выход 10 мм²): 57 А
Момент затяжки винтов (входные клеммы, для 11xN+11xPE): 2.5 Нм
Момент затяжки винтов (выходные клеммы, для 11xN+11xPE): 1.2 Нм
Габаритные размеры ДxШxВ (для конфигурации 11xN+11xPE): 120 мм x 50 мм x 45 мм. Количество N-клем (для конфигурации 3xN+3xPE): 3
Количество PE-клем (для конфигурации 3xN+3xPE): 3
Максимальное сечение входного проводника N (для конфигурации 3xN+3xPE): 1 x 16 мм²
Максимальное сечение входного проводника PE (для конфигурации 3xN+3xPE): 1 x 16 мм²
Максимальное сечение выходных проводников N (для конфигурации 3xN+3xPE): 2 x 6 мм²
Максимальное сечение выходных проводников PE (для конфигурации 3xN+3xPE): 2 x 6 мм²
Номинальный ток (для конфигурации 3xN+3xPE, вход 16 мм²): 76 А
Номинальный ток (для конфигурации 3xN+3xPE, выход 6 мм²): 41 А
Момент затяжки винтов (входные клеммы, для 3xN+3xPE): 2.0 Нм
Момент затяжки винтов (выходные клеммы, для 3xN+3xPE): 0.8 Нм
Габаритные размеры ДxШxВ (для конфигурации 3xN+3xPE): 60 мм x 50 мм x 45 мм.
