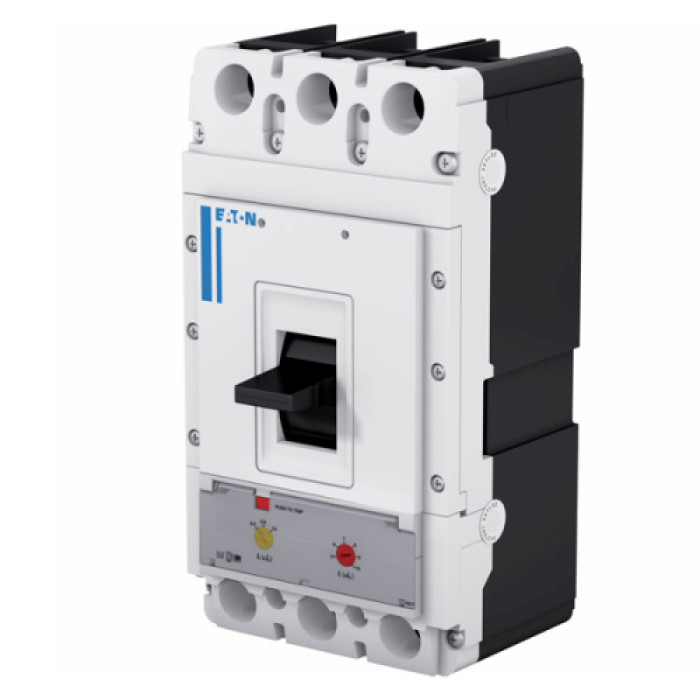

Автоматический выключатель 3п 400A 3TP PDE33K0400TAAS 50kA EATON

Описание Автоматический выключатель 3п 400A 3TP PDE33K0400TAAS 50kA EATON

Тип изделия: Автоматический выключатель
Производитель: EATON
Серия: Power Defense Series 3 (PDE3)
Обозначение модели: PDE33K0400TAAS
Количество полюсов: 3
Номинальный ток (In): 400 А
Номинальное рабочее напряжение (Ue):
AC 400 В: Да
AC 690 В: Да
Номинальное напряжение изоляции (Ui): 1000 В
Номинальное импульсное выдерживаемое напряжение (Uimp): 8 кВ
Номинальная предельная отключающая способность (Icu) при 400 В AC: 50 кА
Номинальная предельная отключающая способность (Icu) при 690 В AC: 35 кА
Номинальная рабочая отключающая способность (ICS): 100% от ICU
Категория использования: A
Частота: 50/60 Гц Тип расцепителя: Электронный (PXR30)
Функции защиты расцепителя:
Защита от перегрузки (L): Да
Защита от короткого замыкания с короткой задержкой (S): Да
Защита от мгновенного короткого замыкания (I): Да
Диапазон настройки тока перегрузки (Ir): 0.5 – 1.0 x In (200 – 400 А)
Диапазон настройки тока короткого замыкания (Isd): 1.5 – 10 x Ir
Диапазон настройки тока мгновенного срабатывания (Ii): 2 – 15 x In или отключен
Время срабатывания при перегрузке (tL): Регулируемый
Время срабатывания при коротком замыкании с короткой задержкой (tSD): Регулируемый
Способ монтажа: Стационарный
Тип присоединения: Винтовые клеммы, фронтальное
Максимальное сечение кабеля: 300 мм². Габаритные размеры (ШхВхГ): 140 x 257 x 105 мм. Вес: 6.1 кг
Степень защиты (IP) клемм: IP20
Степень защиты (IP) передней панели (с плотной прокладкой): IP40
Диапазон рабочих температур: -25°C до +70°C. Диапазон температур хранения: -40°C до +85°C. Стандарты соответствия: IEC/EN 60947-2
Механическая износостойкость (количество циклов): 20000
Электрическая износостойкость (количество циклов) при In: 10000
Индикация состояния: ON/OFF/TRIP
