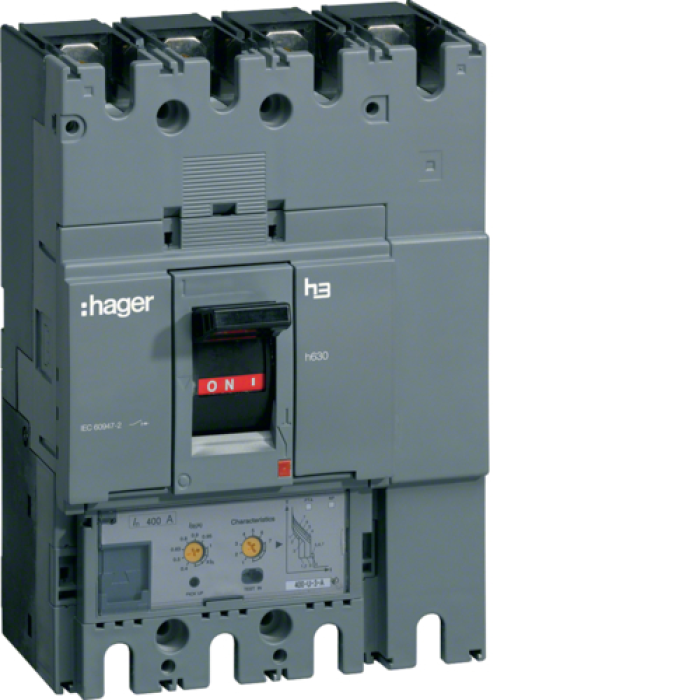

Автоматический выключатель Hager H630. In=630А. 4п. 70kA. LSI, HED631H

Описание Автоматический выключатель Hager H630. In=630А. 4п. 70kA. LSI, HED631H

Производитель: Hager
Семейство продуктов: H3
Модель: HED631H
Тип устройства: Автоматический выключатель
Количество полюсов: 4P
Номинальный ток (In): 630 А
Тип расцепителя: LSI (электронный)
Номинальное рабочее напряжение (Ue): 230/400/500/690 В AC
Номинальная граничная выключающая способность (Icu) при 230В AC: 100 кА
Номинальная граничная выключающая способность (Icu) при 400В AC: 70 кА
Номинальная граничная выключающая способность (Icu) при 500В AC: 50 кА
Номинальная граничная выключающая способность (Icu) при 690В AC: 25 кА
Номинальная рабочая предельная выключающая способность (ICS): 70 кА
Номинальное импульсное выдерживаемое напряжение (Uimp): 8 кВ
Номинальное напряжение изоляции (Ui): 1000 В
Частота: 50/60 Гц Диапазон настройки тепловой защиты Ir: 252-630 А
Диапазон настройки задержки тепловой защиты tr: 0.5-24 с
Диапазон настройки защиты от КЗ с выдержкой Isd: 945-6300 А
Диапазон настройки задержки защиты от КЗ tsd: 0-0.5 с
Диапазон настройки мгновенной защиты Ii: 1260-9450 А
Категория использования: А
Электрическая износостойкость: 5000 циклов
Механическая износостойкость: 10000 циклов
Степень защиты (клеммы): IP20
Степень защиты (фронтальная панель): IP40
Диапазон рабочих температур: -25°C до +70°C. Диапазон температуры хранения: -40°C до +85°C. Максимальная высота над уровнем моря: 2000 м (без понижения характеристик)
Тип монтажа: На монтажную панель
Максимальное сечение проводника (медь): 240 мм²
Максимальное сечение проводника (алюминий): 300 мм²
Габаритные размеры (ВxШxГ): 280x140x118 мм. Вес: 7.5 кг
