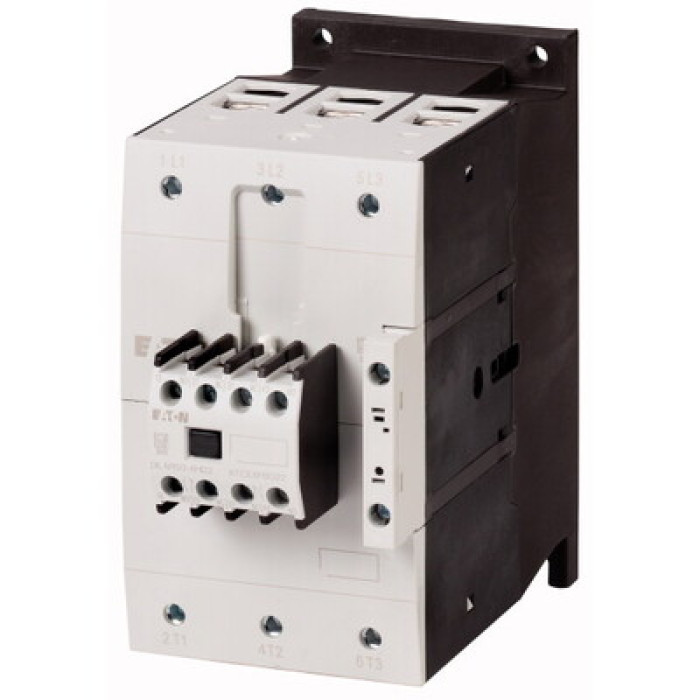

Контактор DILM150-22 (RDC24) EATON

Описание Контактор DILM150-22 (RDC24) EATON

Номинальный рабочий ток AC-3 (400В): 150 А
Номинальная рабочая мощность AC-3 (230В): 45 кВт
Номинальная рабочая мощность AC-3 (400В): 75 кВт
Номинальная рабочая мощность AC-3 (690В): 90 кВт. Номинальный рабочий ток AC-1 (400В): 200 А
Номинальный рабочий ток AC-1 (690В): 200 А
Номинальное рабочее напряжение (Ue): до 690 В
Номинальное напряжение изоляции (Ui): 1000 В
Номинальное импульсное выдерживаемое напряжение (Uimp): 8 кВ
Напряжение цепи управления: 24 В DC
Количество главных полюсов: 3
Конфигурация вспомогательных контактов: 2 НО + 2 НЗ
Рабочая частота: 50/60 Гц
Степень защиты (клеммы): IP00
Степень защиты (с передней стороны, при установке в шкаф): IP20
Тип монтажа: На DIN-рейке / Винтовой
Диапазон рабочих температур окружающей среды: -25...+60°C
Диапазон температур хранения: -40...+80°C
Электрический ресурс (AC-3, 400В): 1.5 x 10^6 циклов
Механический ресурс: 10 x 10^6 циклов
Сечение главного проводника (одножильное/многожильное): 50-120 мм²
Сечение главного проводника (гибкая проволока с наконечником): 50-95 мм²
Сечение вспомогательных/управляющих проводников (одножильный/многожильный): 0.75-2.5 мм²
Сечение вспомогательных/управляющих проводников (гибкая проволока с наконечником): 0.75-2.5 мм²
Момент затяжки главных клемм: 14 Нм
Момент затяжки клеммом вспомогательных/управляющих цепей: 1.2 Нм
Потребляемая мощность катушки (включение): 100 Вт
Потребляемая мощность катушки (удержание): 2.5 Вт
Рассеиваемая мощность (на полюс): 7.5 Вт
Категория перенапряжения: III
Максимальная высота эксплуатации: 2000 м
Соответствие стандартам: IEC/EN 60947-4-1, UL, CSA
Ширина: 105 мм. Высота: 170 мм. Глубина: 168 мм
Вес: 2.3 кг
