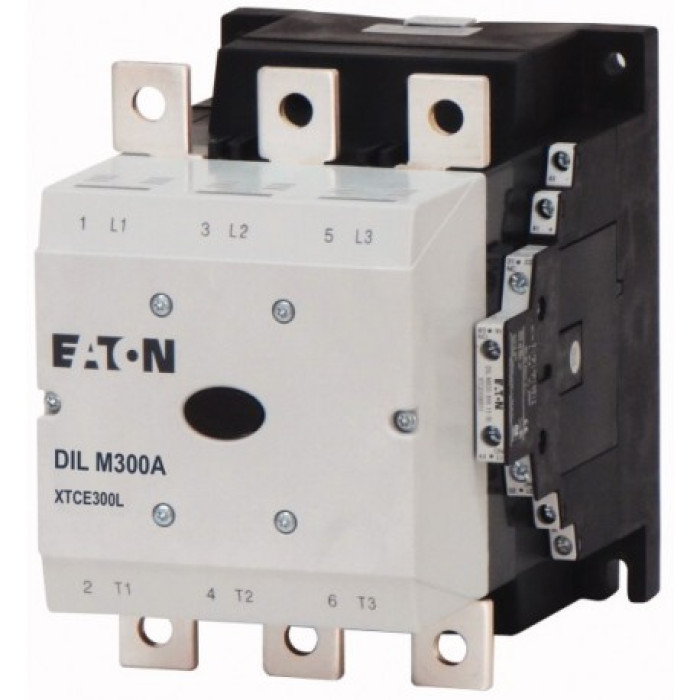

Контактор DILM300A/22(RA250) EATON

Описание Контактор DILM300A/22(RA250) EATON

Номинальный рабочий ток AC-3 (Ue ≤ 440 В): 300 А
Номинальный рабочий ток AC-1 (Ue ≤ 690 В, θ ≤ 40°C): 400 А
Количество главных полюсов: 3
Количество вспомогательных контактов (нормально открытых): 2
Количество вспомогательных контактов (нормально закрытых): 2
Номинальное рабочее напряжение Ue: до 1000 В AC
Номинальное изоляционное напряжение Ui (AC): 1000 В
Номинальное импульсное выдерживающее напряжение Uimp: 8 кВ
Категория применения: AC-1, AC-3
Номинальная мощность двигателя AC-3 (230 В): 90 кВт. Номинальная мощность двигателя AC-3 (400 В): 160 кВт. Номинальная мощность двигателя AC-3 (690 В): 220 кВт. Тип катушки: Электронная, широкий диапазон AC/DC
Диапазон напряжения управления катушки Us: 100-250 В AC/DC
Частота управления AC катушки: 50/60 Гц
Потребляемая мощность катушки при втягивании (AC): 34 ВА
Потребляемая мощность катушки при втягивании (DC): 34 Вт
Потребляемая мощность катушки при удержании (AC): 10 ВА
Потребляемая мощность катушки при удержании (DC): 2.6 Вт
Механический срок службы: 10 миллионов циклов
Электрический срок службы AC-3: 1.5 миллиона циклов
Максимальная частота переключений (механическая): 3000 циклов/ч. Максимальная частота переключений (AC-3): 900 циклов/ч. Тип подключения главных кругов: Винтовые клеммы
Сечение проводника главных кругов (одножильное/многожильное с наконечником): 50 - 185 мм²
Тип подключения вспомогательных кругов: Винтовые клеммы
Сечение проводника вспомогательных кругов (одножильное/многожильное): 0.5 - 2.5 мм²
Степень защиты (со стороны клемм): IP00
Степень защиты (со стороны панели): IP20
Допустимая температура окружающей среды (рабочая): -25...+60°C
Допустимая температура окружающей среды (хранения): -40...+80°C
Стандарты соответствия: IEC/EN 60947-4-1, VDE 0660
Ширина: 185 мм. Высота: 270 мм. Глубина: 171 мм
Вес: 8.6 кг
Потери мощности на полюс при Ie AC-3: 16.5 Вт
