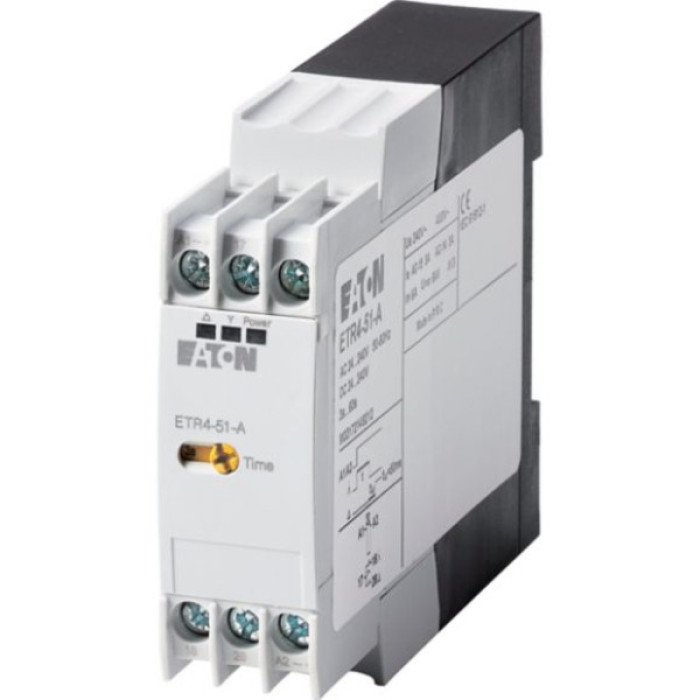

Реле времени ETR4-51-A EATON

Описание Реле времени ETR4-51-A EATON

Тип изделия: Реле времени
Обозначение типа: ETR4-51-A
Артикул EATON: 102509
Номинальное рабочее напряжение питания (Un): 24-240 В AC/DC
Номинальная частота: 50/60 Гц Диапазон настройки времени: 0.05 с - 100 ч
Количество диапазонов времени: 7
Количество функций синхронизации: 7
Список функций: A (задержка включения), At (задержка включения с управляющим входом), B (задержка выключения с управляющим входом), Bp (задержка выключения с управляющим входом, импульсная), C (симметричный мигание, старт с паузы), D (симметричный импульс<) Тип выходного контакта: 1 опрокидывающий (SPDT)
Материал контакта: AgNi
Номинальный рабочий ток (Ie) (AC-1): 5 А при 250 В AC
Номинальный кратковременный ток (Iq): 1000 А
Номинальное импульсное выдерживаемое напряжение (Uimp): 4 кВ
Номинальное напряжение изоляции (Ui): 250 В AC
Типичное потребление мощности (AC): 2.5 ВА
Типовое потребление мощности (DC): 1.5 Вт
Точность настройки (от конечного значения): ±5 %
Точность повторения: ±1 % или ±10 мс (большая)
Дрейф от температуры: ±0.05 %/°C
Время сброса (за управляющим входом): <100 мс
Время сброса (по питанию): <500 мс
Диапазон рабочих температур: -25 °C до +60 °C
Диапазон температур хранения: -40 °C до +85 °C
Степень защиты (клеммы): IP20
Степень защиты (передняя панель): IP40
Степень защиты (корпус): IP40
Тип монтажа: DIN-рейка (EN 60715)
Ширина: 17.5 мм. Высота: 90 мм. Глубина: 69.5 мм
Пропускная способность клемм (жесткий проводник): 1 x (0.5 - 2.5 мм²), 2 x (0.5 - 1.5 мм²)
Пропускная способность клемм (гибкий проводник с наконечником): 1 x (0.5 - 2.5 мм²), 2 x (0.5 - 1.5 мм²)
Стандарты: IEC/EN 61812-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14
Одобрение: cULus
